電解銅箔陽極板的選擇
原始工藝，電解銅箔行業普遍采用鉛陽極，由于鉛陽極電極電位高，能耗大。在大電流密度運行下溶液脫落，導致表面形成不規則形貌。造成在電解銅箔過程中銅箔沉積不均勻現象。但貴金屬涂層鈦陽極有低氧化過電位，具有不溶性，在電解銅箔過程中可以保證間距穩定性。可確保電解銅箔產品的均勻性，并且電解效率高，能耗低。
銅箔鈦陽極技術參數

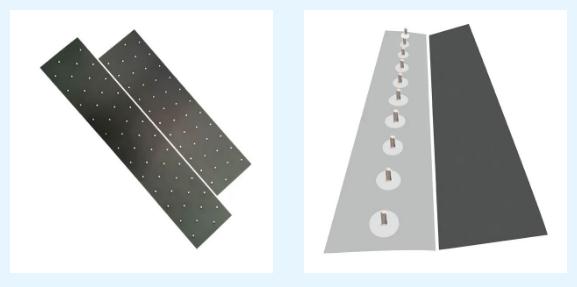

目前市場上生箔機對于陽極板的加工類型目前有2種，一種是鑲嵌式（1mm梅花孔）另一種是背拉式（6mmFIP）。
銅箔鈦陽極使用工礦條件：
1、電解液：Cu2+ >120g/L H2SO4>150g/L
2、使用溫度：＜60℃
3、使用電流密度：5000-8000A/m2
4、電解液氯離子含量：＜70ppm
5、電解液中有機物含量：＜25ppm
6、電解液中Pb2+ ＜35ppm
7、使用壽命：8個月

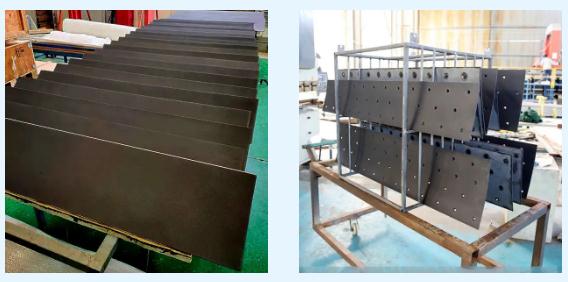

我公司涂層鈦陽極的技術參數及產品優勢：
1、基材：TA1
2、均勻度：采用噴砂和酸蝕刻，后續加超聲波清洗。
3、涂層結構：TA1+復合中間層+納米涂層銥鉭混合物
4、電催化活性：通過增大鈦基材微觀粗糙度，增大涂層實際催化面積。增加一些賤金屬氧化物，調節電極本身電化學性能。降低槽電壓，節能。
5、加工類型：鑲嵌式和背拉式（弧度板）
6、可承受電流密度：＜10000A/m2
7、使用壽命：40000KAH/m2（或8個月），通過特殊的燒結工藝，減少和克制涂層表面龜裂紋，抑制了溶液氧的侵蝕，減緩TiO2鈍化膜的生成。延長了陽極壽命。
8、失效陽極板的復涂：同時鈦陽極板的優勢可以重復復涂（主要是針對6mm背拉式FIP陽極板）當壽命終止時，我公司研制的表面去除涂層技術，只需要返廠將表面處理干凈，繼續復涂貴金屬氧化物，其使用壽命可新制陽極板壽命一樣。
公眾平臺
抖音平臺
